变压器变比测试仪一、功能特点1、真正三相测试：单相电源输入，内部数字合成三相标准正弦波信号源，通过高保真功率放大器，产生三相测试电源（失真度小于0.1％、对称度优于0.05％）输出，测试结果具有更好的等效性，不会出现组别误判等现象。2、功能强大：既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，一次完成测量AB、BC、CA三相的变比值、误差、分接位置、分接值等参数，可自动识别组号（0-11等同于1-12）。3、六角图显示功能：测试结果以数字和六角矢量图显示，直观的显示出变压器连接组别情况。5、盲测功能：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，可根据选择的测试内容自动切换接线方式。完全可以对没有铭牌的变压器进行变比和组号的测量。6、分接测试：能快速测量在各分接开关位置的变比及变比误差，额定变比只需输入一次，不必反复输入就能计算出各分接位置的变比误差。

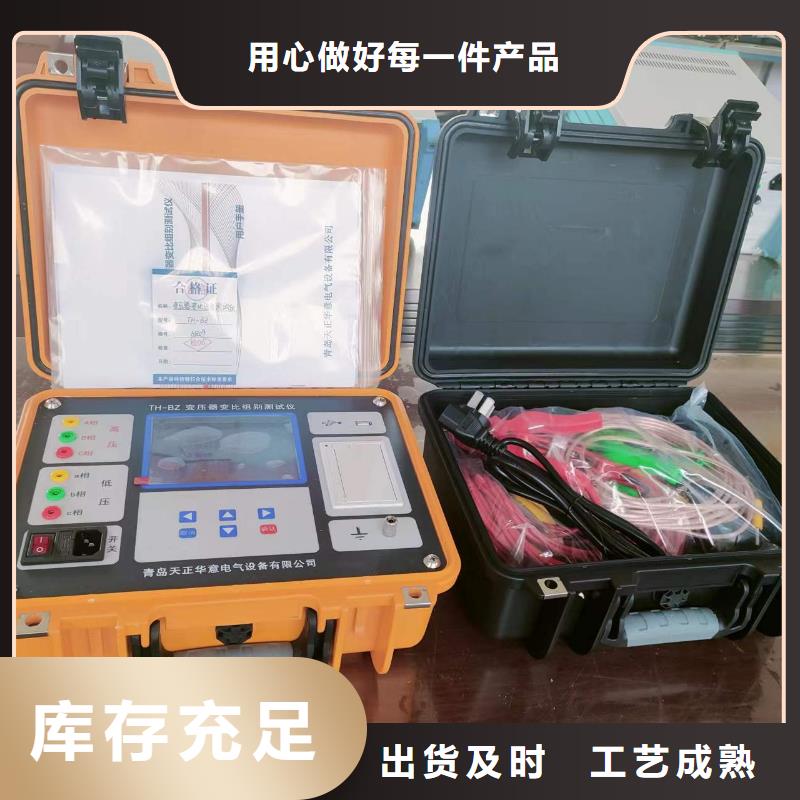

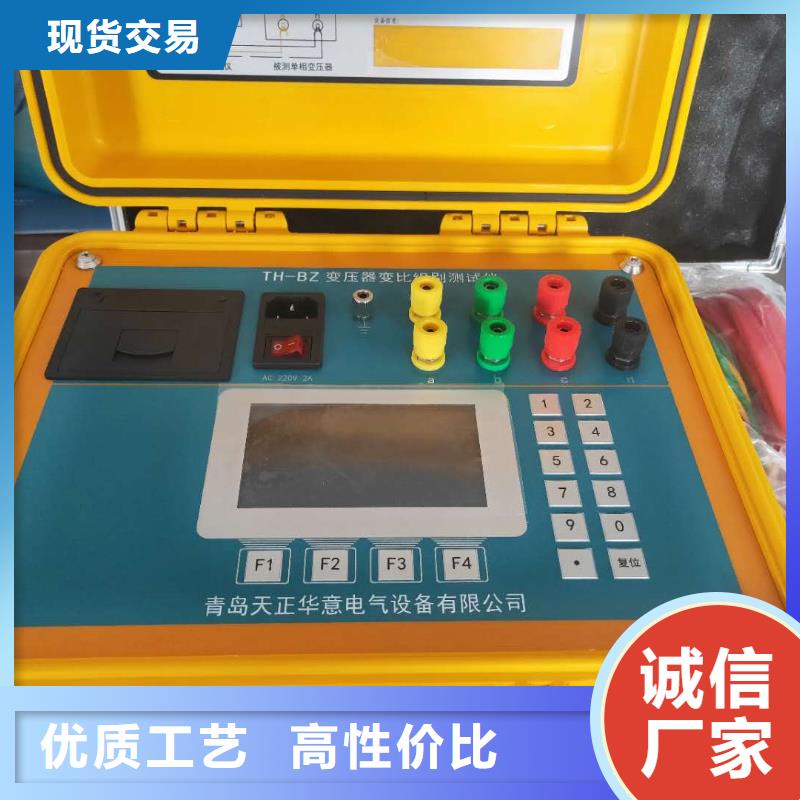

变压器变比测试仪技术指标1、变比测量范围：0.8~10000。2、测量速度快：1分钟内完成三相测试。3、测量精度: 高压侧电压的测量精度0.05％低压侧电压的测量精度0.1％变比测量精度 0.1％（0.8－1000）0.2％（1000－3000）0.3％（3000－10000）4、携带方便、适合野外作业。5、重量：3Kg三、工作原理框图四、结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其主机采用手持式注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。1、结构尺寸图一、主机与配件箱尺寸2、仪器外观图二、仪器外观－正、侧面图仪器顶端部分是变比测试航空插头，高压侧，低压侧端子。正面上部是彩色液晶屏，下部是标准30键的控制键盘；在仪器的右侧打开支架可看到USB接口、充电接口、RS232接口。3、键盘说明键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、软开关、退出、回车、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。回车键：确认键，用来确认使所设置的参数生效或者进入所选择的屏。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。

变压器变比测试仪简介本测试仪是一款创新型产品，克服了传统变比电桥测试的缺点，屏幕采用了大屏幕高分辨率液晶显示屏，显示信息丰富，方便现场使用。产品主要应用于变压器的变比组别测试，PT、CT的变比极性测试，测试速度快、准确度高。2 包装内容收到货运包装箱后，打开包装箱并检查是否有损坏。如果货运包装箱已损坏，或衬垫材料有压痕，请通知货运公司和离您近的销售处。 请检查您是否在测试仪包装中收到下列物品：√1台测试仪√1套测试线（红、黑各一组）√1条三芯电源线√1份印刷版用户手册√1份合格证及出厂测试报告3 功能特点?全三相正弦逆变电源输出，输出电压自动调节，具有软启、软停功能，因此测试速度快、精度高。?具有盲测功能，即在不知道高低压联结方式时进行变比、组别测试。?在常规变压器、Z型变压器、PT试品测试的基础上增加了CT变比极性测试功能，应用领域更广。?量程宽、精度高，变比测量范围可达10000，且值10000时测试精度保证0.3％。?具有反接保护、输出短路保护等完善的保护功能。?5.6寸超大工业级高亮度彩色液晶屏，在强阳光下显示依然清晰可见。?配备热敏打印机，便于数据打印。?具有本机存储和优盘存储，方便数据保存。
